淺談排針的使用方法及應用技術-格連電子
排針應用: 智能電表、儀表、載波器、UPS、變頻器、行車記錄儀、汽車防盜器，網絡交換機、路由器、筆記本、電腦、MID.數碼相機、板卡以及智能通
訊產品、智能家電產品等
排針作用：其作用是在電路內被阻斷處或孤立不通的電路之間，起到橋梁的功能，擔負起電流或信號傳輸的任務套使。通常與排母配用，構成板對板連接；或與電子線束端配套使用，構成板對線連接；亦可獨立用于板與板連接。
排針分類及種類：
1、排針按照間距劃分：分0.8mm，1.0mm，1.27mm，2.0mm，2.54mm間距。
2、按照塑膠高度和塑膠數量劃分（比如說單塑，雙塑，3塑等)
3、按照排針的排數劃分：分單排、雙排、3排、4排等，
4、按照安裝方式劃分：180度用S表示、90度用R表示、SMT用M表示。
排針包裝方式：袋裝、管裝，卷裝。
排針材料：插針材料： 黃銅或磷青銅 ；絕緣體材料：塑膠UL 94V-0。
表面處理：鍍金0.8u，鍍錫、鍍鎳

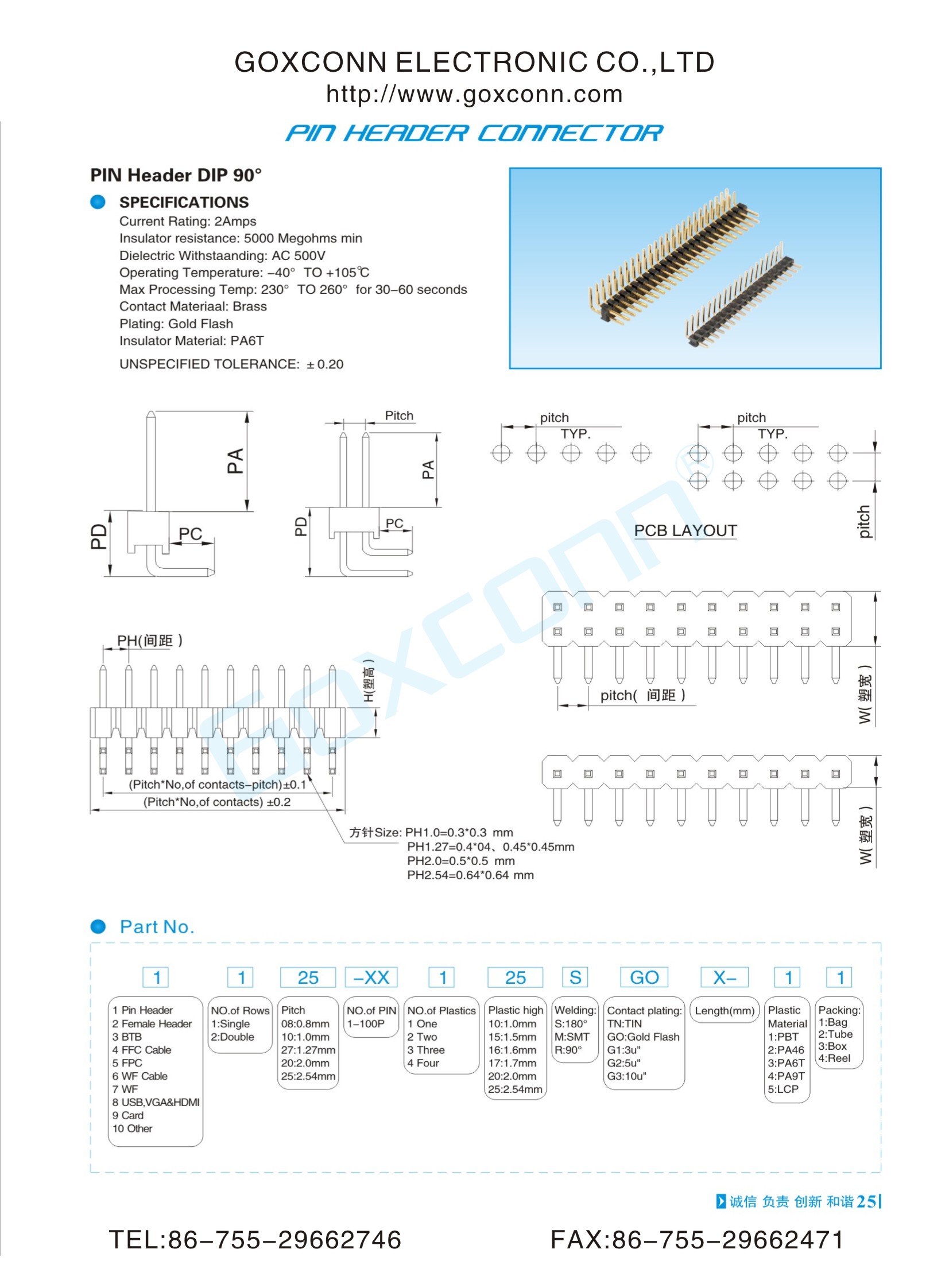

排針規格參數詳解：如圖
排針的具體參數，料號內有解釋：
1.排數：單排、雙排可供選擇。
2.PIN數：1-100P 。
3.焊接方式：直腳、彎腳、 SMT；針的大小 。
4.尺寸：外形尺寸長度、寬度、厚度，間距等。
5.間距：有0.8mm，1.0mm，1.27mm，2.0mm，2.54mm間距。
6.電氣參數，如圖
。
排針加工工藝：排針加工工藝過程主要為 ：先按要求用黃銅(或磷青銅)加工好插針，并按要求先鍍鎳再鍍金，再使用模具加工好絕緣體部份，最后在專用設備上按尺寸要求將插針鑲到絕緣體上。
